型號：PDC-T系列
特點
·可在生產線中對波紋管進行針孔檢測
·在任何線速度下檢測都可靠
·可調節測試電壓
·數字電壓顯示
波紋管的生產廠家一直在致力于設計光學和激光檢測系統來檢測生產過程中出現的針孔。但是這些系統往往價格昂貴，能夠檢測出的孔也有尺寸限制，也不適合透明產品或復雜的產品?？肆诸D儀器公司發明的PDC-T在線針孔檢測系列產品利用高電壓及時對絕緣的波紋管材定位檢測找到缺陷，不會對系統造成損壞，花費也較低。

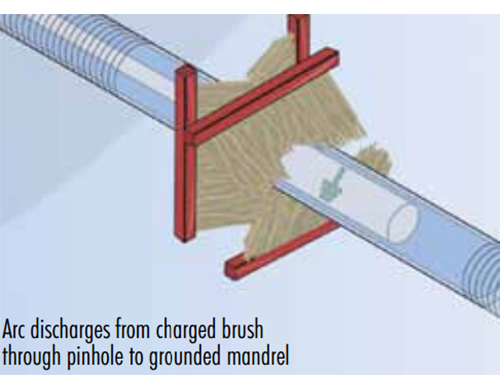

該系統通過的給產品表面一個高電壓進行工作。產品的接地極可以是一個延伸的磨具或是一根金屬軸載體。如果產品具有金屬編織加固，該金屬編織加固也可作為接地電極。無缺陷的產品會將每個電極相互隔離，然而，當一個針孔通過電極時，放出的電會立即通過小孔，進而進行檢測和報告系統。在數字電壓表中會顯示控制單元產生和調節所施加的測試電壓。在前面板故障燈和數字計數器中會顯示針孔或其他缺陷。提供的控制輸出可以用于激活外部警報控制器。
該系統有三種配置：一個一體化的控制系統；一個電極組件位于19”電弧控制顯示器200英尺遠的地方；接受和報告電機組件命令的PLC或計算機。
規格：
·電壓測試范圍：1KV-20KV
·輸出電流：最大0.75毫安
·故障指示：紅色三位14.2mmLED顯示屏
·故障分析：小于1毫秒
·故障解決：最低10毫秒到1秒可調
·檢測靈敏度：200ua到1.5mA可調
·安全：CE認證
· 電極規格：

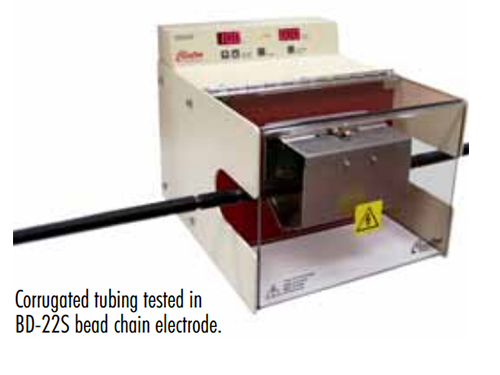

BD-22S：最大直徑2”產品
BR-1A：最大直徑1”產品
BR-3A：最大直徑3”產品
·電源要求：100-240VAC 1A,49-61Hz；
·通信：RS-485串行接口；以太網；模擬等

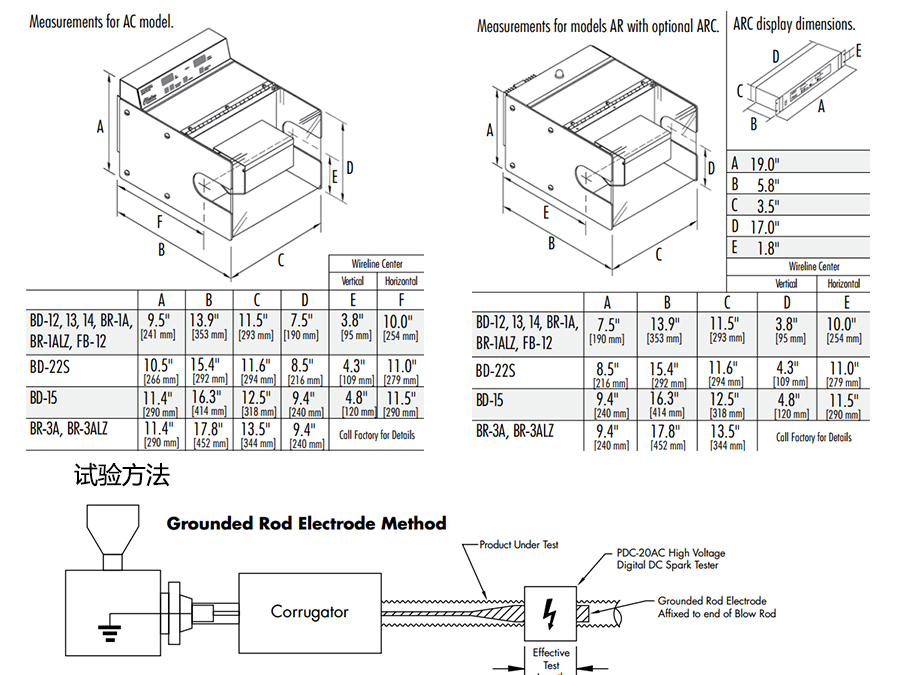

外型尺寸圖
