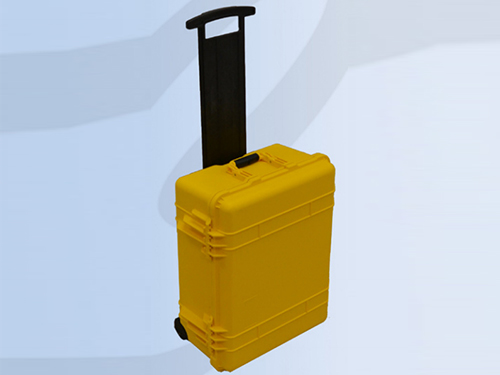

型號：FL-8A
特點 :
·使用電池進行電纜故障定位
·快速定位長電纜中的開路，短路和高壓短路
·可在惡劣環境中使用
·全自動測試
·彩色觸摸屏
長電纜經常被用于陸上鉆井，海上開發及生產，但海洋和ROV的應用程序經常受到機械、電氣和熱應力的沖擊，結果導致包含重要能源、控制信號和視頻等內容的導體結構損傷，最終不得不以昂貴的電纜代替。為滿足這些需求，克林頓儀器公司開發了FL-8A,利用電池供電的電纜故障定位儀當場對線纜進行故障定位。在惡劣的環境中也可進行快速自動化測試。

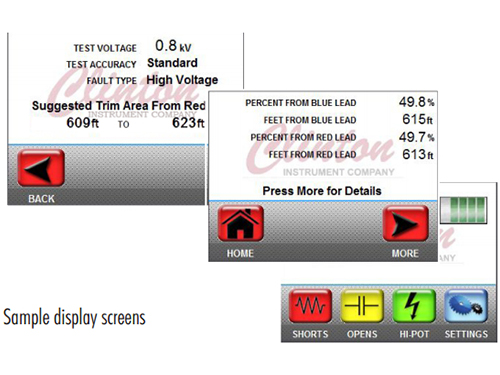

操作者僅需將FL-A8的測試夾夾在損壞電纜的兩端，在數字觸摸屏中輸入電纜長度，選擇“短路”或者“開路”進行測試。系統會迅速計算并在屏幕中顯示出故障到每個探頭的距離并提供建議。損壞的產品能夠切除或修復只留下好的產品，很多時候電纜也可進行回收。
規格：
·故障定義：
開路：?jiǎn)我恍揪€，內部導體中間全部斷開
短路：沒有完全絕緣的芯線導體和屏蔽層金屬導體的接觸，或新鮮之間導體的接觸
高壓短路：兩導體或一個導體和屏蔽層之間沒有很好絕緣，并且彼此不接觸
·電壓測試范圍：0-8KV DC
·顯示：六位一體彩色TFT觸摸屏
·輸出電流：最大6ma
·電纜回路電阻：
金屬短路：最小50毫
高壓短路：最小300豪
·尺寸：22.0”W x 18.2”D x 10.4”H
·測試導線：10”
·重量：19.5kg
·電池電源：鎳氫 24V 5Ah，可通過FL-8A電源線進行充電
·充電電源：100-240V交流電，50-60Hz,2A

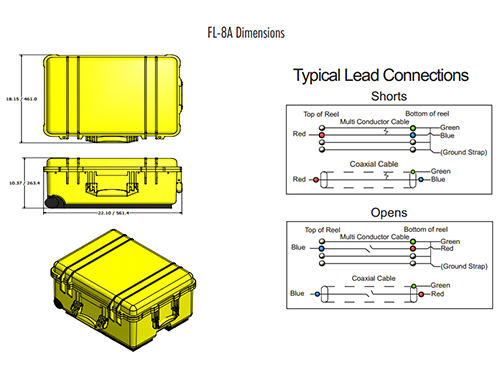

外型尺寸圖
