光纖表面缺陷檢測系統
本儀器是通過連續發送 IR-LED 光束，通過帶有模擬信號處理的先進微細光電部件接收處理，對產品進行高速在線檢測；超快速雙軸檢測表面缺陷和直徑偏差的在線監測儀器，應用于高速光纖拉絲、涂層和著色過程的工業質量控制。精密檢測凹凸，光纖和涂層的圓度、水泡、涂層不均和間斷。
特點
非接觸雙軸光學測量，不影響被測物體生產掃描頻率200KHZ
可進行高速、連續在線測量
實時的模擬信號輸出集成信號處理
能檢測微米級的缺陷
對線的平穩性要求不高
不受外部的光線干擾
無移動部件，維護成本低

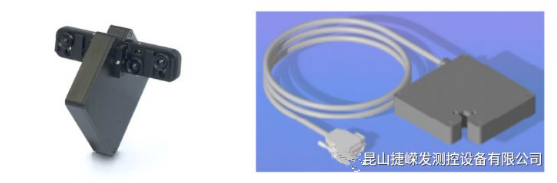

外 形 傳 感 器
先進的微型光電組件結合快速模擬信號處理提供了一個直徑故障檢測和可視化新的維度。
即使在生產線的速度達到3000米/分鐘,外形傳感器PSD 200 - F0仍允許精確的測量和描述實時測到的細微缺陷。
規格參數：
檢測外徑范圍： 0.05mm---0.5mm
檢測光線的縫隙： 0.25mmX2.00mm(光纖移動方向上是0.25mm)
2000M/Min時的檢測敏感度
假如缺陷長度是125微米 可以檢測缺陷的直徑方向最小變化是4微米
假如缺陷長度是250微米 可以檢測缺陷的直徑方向最小變化是2微米

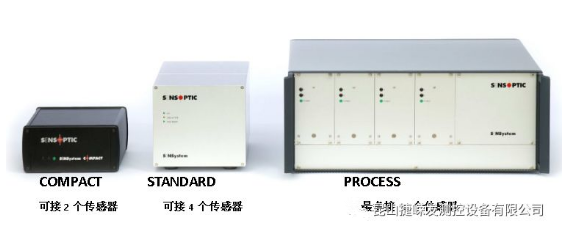

數 據 接 收 盒

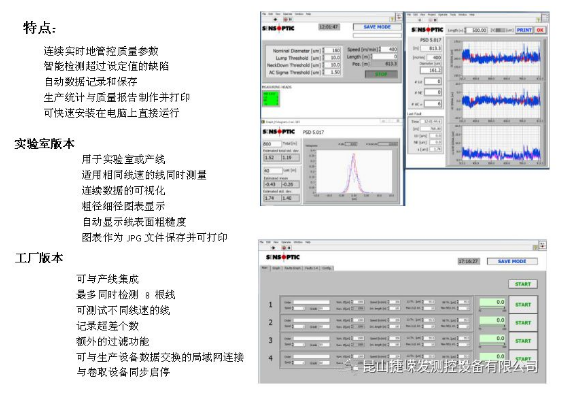

軟 件 解 決 方 案
