微細線表面缺陷檢測系統
本儀器是通過連續發送 IR-LED 光束，通過帶有模擬信號處理的先進微細光電部件接收處理，對產品進行高速在線檢測；
適用于漆包線、光纖、化纖線等微細線產品表面的缺陷和直徑不規則檢測；系統可提供實時報警功能以及數據分析整理功能。
特點
非接觸光學測量，不影響被測物生產
可進行高速、連續在線測量
低線速到高線速都適用
實時的模擬信號輸出
能檢測微米級的缺陷
對線的平穩性要求不高
不受外部的光線干擾

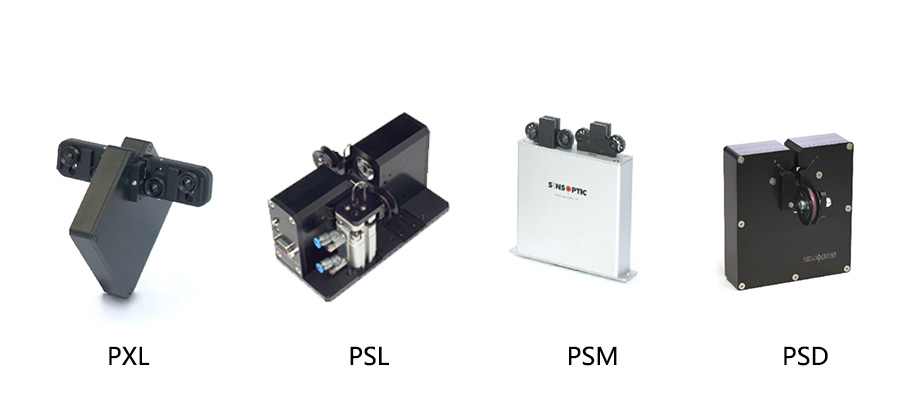

外 形 傳 感 器
直徑測量范圍 | 軸數 | 縫隙孔徑 | 靈敏度 | 輸出信號 | 功率 | 外形尺寸 | |
PSD: | φ0.1-0.4可定制 | 2 | 2mm x 0.25mm | 1000 | 0到10V | 5W | 115*115*25 |
PXL: | φ0.3-3.0可定制 | 2 | 10mm x 0.25mm | 700 | 0到10V | 5W | 160*140*40 |
PSL: | 小直徑：φ0.4-1.5 | 1 | - | 400 | 0到10V 40KHz | 3W | 170*80*40 |
PSM: | φ0.1-0.4 | 1 | - | 1000 | 直流：0至10V 50KHz | 5W | 測量頭尺寸：12*25*16 |

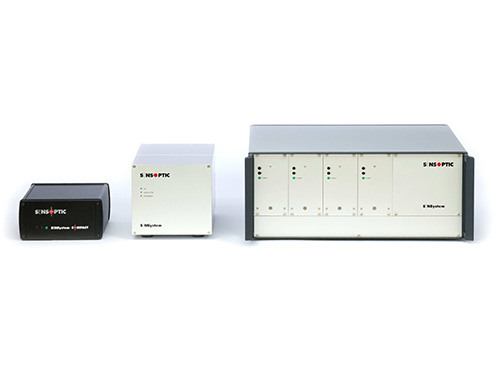

數 據 接 收 盒
可接2個傳感器 可接4個傳感器 最多接16個傳感器
軟 件 解 決 方 案
特點：
連續實時地管控質量參數
智能故障檢測超出規定閾值
自動記錄和保存后期加工處理數據
制作和打印生產統計數據和質量報告
在標準電腦型號Windows XP/W7安裝簡單

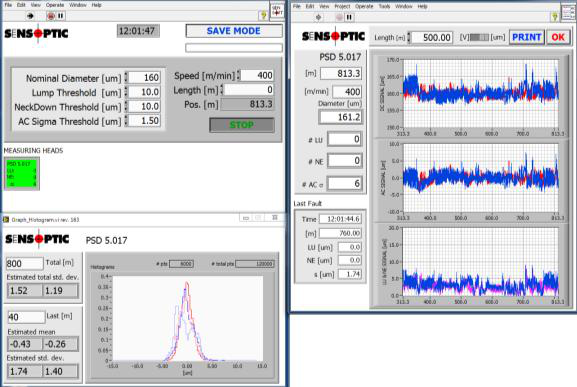

實 驗 室 版 本
實驗室和生產
適用于等速線路
持續數據可視化
塊頸下降圖
金屬絲表面粗糙度的自動顯示
將圖形和直方圖存儲為JPG文件的打印功能

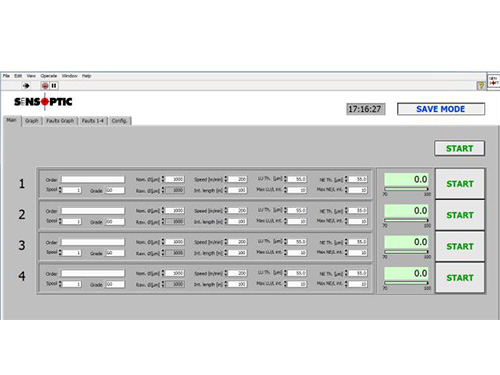

工 廠 版 本
用于生產集成
多達8行同時
適用于不同速度的線路
計數故障超過閾值
其他篩選函數
用于與生產機器自動數據交換的以太網ODBC連接
自動啟動/停止與卷繞機啟動/停止同步
